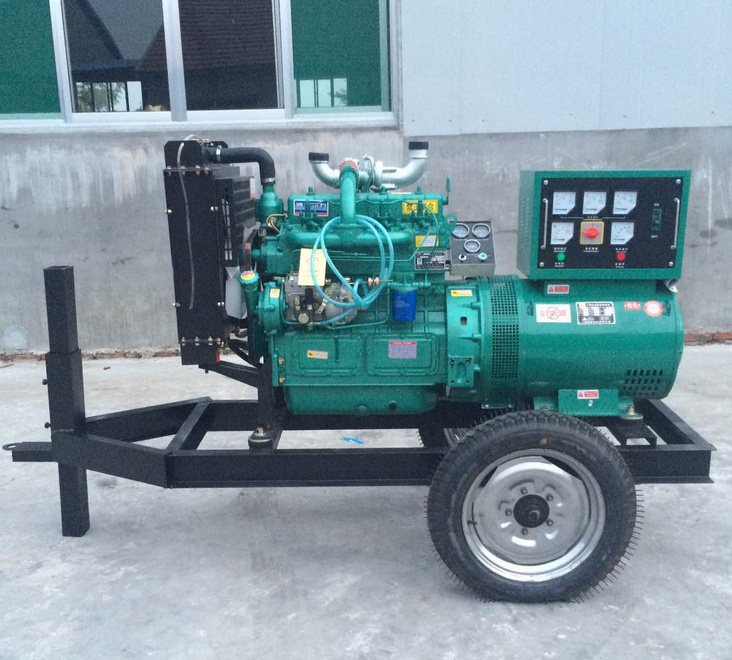

濰坊發電機組40kw
40KW柴油發電機組技術參數 | ||
機組型號 | SH40GF | |
功率：40KW | 穩定電壓調整率：≤±2.5% | 穩態頻率調整率：≤±5% |
額定電壓：400/230V | 瞬態電壓調整率：≤±10% | 瞬態頻率調整率：≤±10% |
額定電流：72A | 電壓穩定時間：≤1.5S | 頻率穩定時間：5S |
額定頻率：50HZ | 電壓波動率：0.5% | 頻率波動率：0.5% |
柴油機 | 型號 | ZH4100ZD |
汽缸數 | 4 | |
額定功率 | 41.2KW | |
缸徑*行程 | 100x115 | |
型式 | 直列、水冷、四沖程、直噴 | |
進氣方式 | 渦輪增壓 | |
燃油消耗率（g/kw.h) | 238g/kw.h | |
調速方式 | 機械調速 | |
冷卻方式 | 強制水冷 | |
啟動方式 | 電啟動 12V | |
發電機 | 形式 | 可選有刷或無刷 |
型號 | STC-40 | |
額定電流 | 72A | |
額定電壓 | 400/230V | |
頻率 | 50HZ | |
轉速 | 1500r/min | |
功率因數 | 0.8 | |
相數 | 三相四線 | |
機組參考外形尺寸（L*W*H) | 1750*800*1150 | |
機組重量 | 700KG | |
機房進風消音風槽設計
用鋼板制作成形內裝消音材料而成，具有結構輕便，美觀大方的特點，空氣經進風消音風槽進入機房內，消音風槽具有阻隔噪音傳出機房外的功能。
防火隔音門制作
用鋼板制成的金屬框架厚度約為100mm，尺寸由機房大小和柴油發電機尺寸決定，內部裝有隔音材料，外部為金屬鐵板，隔音門和周圍金屬框架用軟密封密封。
柴油發電機組機房隔音制作
根據機房具體條件消音系統制作有2種結構，一種是機房設計消音墻，一種是在機房內墻表面設穿孔板做消音墻，這要根據機房的結構而定。
機房排風消音風槽設計
柴油發電機組風扇對水箱進行強制冷卻，熱風經排風消音槽排出機房，噪音也從消音風槽向外傳出，消音風槽可以有效降低噪音的強度。消音槽采用鋼板及消音材料制作而成。
