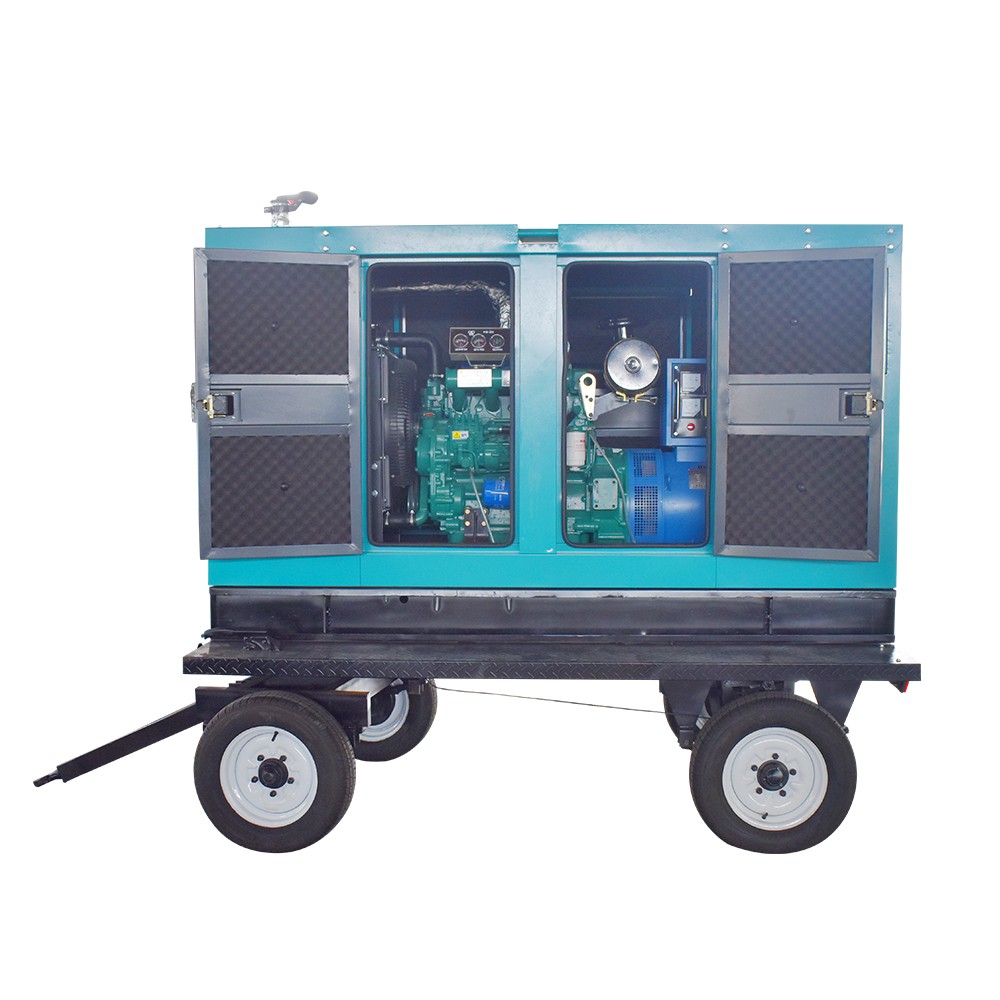

50kw移動電站 發電機
50KW柴油發電機組技術參數 | ||
機組型號 | SH50GF | |
功率：50KW | 穩定電壓調整率：≤±2.5% | 穩態頻率調整率：≤±5% |
額定電壓：400/230V | 瞬態電壓調整率：≤±10% | 瞬態頻率調整率：≤±10% |
額定電流：90A | 電壓穩定時間：≤1.5S | 頻率穩定時間：5S |
額定頻率：50HZ | 電壓波動率：0.5% | 頻率波動率：0.5% |
柴油機 | 型號 | R4105ZD/ZH4105ZD |
汽缸數 | 4 | |
額定功率 | 56 | |
缸徑*行程 | 105x125 | |
型式 | 直列、水冷、四沖程、直噴 | |
進氣方式 | 渦輪增壓 | |
燃油消耗率（g/kw.h) | 238g/kw.h | |
調速方式 | 機械調速 | |
冷卻方式 | 強制水冷 | |
啟動方式 | 電啟動 24V | |
發電機 | 規格 | 有刷或無刷 |
功率 | 50kw | |
額定電流 | 90A | |
額定電壓 | 400/230V | |
頻率 | 50HZ | |
轉速 | 1500r/min | |
功率因數 | 0.8 | |
相數 | 三相四線 | |
機組參考外形尺寸（L*W*H) | 2400*1550*1950mm | |
機組重量 | 980KG | |
機房進風消音風槽設計
用鋼板制作成形內裝消音材料而成，具有結構輕便，美觀大方的特點，空氣經進風消音風槽進入機房內，消音風槽具有阻隔噪音傳出機房外的功能。
防火隔音門制作
用鋼板制成的金屬框架厚度約為100mm，尺寸由機房大小和柴油發電機尺寸決定，內部裝有隔音材料，外部為金屬鐵板，隔音門和周圍金屬框架用軟密封密封。
柴油發電機組機房隔音制作
根據機房具體條件消音系統制作有2種結構，一種是機房設計消音墻，一種是在機房內墻表面設穿孔板做消音墻，這要根據機房的結構而定。
機組廢氣系統消音制作
為了防止排氣管和室內消聲器在機房釋放熱量，將排煙管和室內消聲器用防火材料包裹起來，以減少機組對機房的熱排放。為了提高排氣的消聲效果，必須采用二次靜音。一般情況下，一級靜音柴油發電機組已經安裝完畢，第二級靜音裝置采用防靜音裝置，使隔音效果更加明顯。
機房排風消音風槽設計
柴油發電機組風扇對水箱進行強制冷卻，熱風經排風消音槽排出機房，噪音也從消音風槽向外傳出，消音風槽可以有效降低噪音的強度。消音槽采用鋼板及消音材料制作而成。
